На другой WCS сервер по WebRTC¶

Описание¶

WCS может по требованию ретранслировать видеопоток по WebRTC на другой WCS-сервер. Для управления ретрансляцией WebRTC-потока используется REST API.

Схема работы¶

Браузер соединяется с сервером WCS1 по протоколу Websocket и отправляет команду publishStream.
Браузер захватывает микрофон и камеру и отправляет WebRTC поток на сервер.
REST-клиент отправляет на сервер WCS1 запрос /pull/push.
WCS1 публикует поток на WCS2.
WCS2 получает WebRTC поток с WCS1.
Второй браузер устанавливает соединение c сервером WCS2 по Websocket и отправляет команду playStream.
Второй браузер получает WebRTC поток и воспроизводит этот поток на странице.

REST API¶

REST-запрос должен быть HTTP/HTTPS POST запросом в таком виде:

HTTP: http://test.flashphoner.com:8081/rest-api/pull/push
HTTPS: https://test.flashphoner.com:8444/rest-api/pull/push

Здесь:

test.flashphoner.com - адрес WCS-сервера
8081 - стандартный REST / HTTP порт WCS-сервера
8444 - стандартный HTTPS порт
rest-api - обязательная часть URL
/pull/push - используемый REST-метод

REST методы и статусы ответа¶

/pull/push¶

Транслировать WebRTC-поток по указанному URL

Request example¶

POST /rest-api/pull/push HTTP/1.1
Host: localhost:8081
Content-Type: application/json

{
    "uri":"wss://demo.flashphoner.com:8443/websocket",
    "localStreamName": "testStream",
    "remoteStreamName": "testStream"
}

Response example¶

HTTP/1.1 200 OK
Access-Control-Allow-Origin: *
Content-Type: application/json

Return codes¶

Code	Reason
200	OK
404	Not found
409	Conflict
500	Internal error

/pull/find_all¶

Найти все WebRTC трансляции

Request example¶

POST /rest-api/pull/find_all HTTP/1.1
Host: localhost:8081
Content-Type: application/json

Response example¶

HTTP/1.1 200 OK
Access-Control-Allow-Origin: *
Content-Type: application/json

[
    {
        "localMediaSessionId":"da157e2b-2159-40c9-9560-ae1af8d4a0b5",
        "remoteMediaSessionId":null,
        "localStreamName":"testStream",
        "remoteStreamName":"testStream",
        "uri":"wss://demo.flashphoner.com:8443/websocket",
        "status":"NEW"
    }
]

Return codes¶

Code	Reason
200	OK
404	Not found
500	Internal error

/pull/terminate¶

Остановить трансляцию

Request example¶

POST /rest-api/pull/find_all HTTP/1.1
Host: localhost:8081
Content-Type: application/json

{
    "uri":"wss://demo.flashphoner.com:8443/websocket"
}

Response example¶

HTTP/1.1 200 OK
Access-Control-Allow-Origin: *
Content-Type: application/json

Return codes¶

Code	Reason
200	OK
404	Not found
500	Internal error

Параметры¶

Параметр	Описание	Пример
uri	URL WebRTC-потока	`wss://demo.flashphoner.com:8443/websocket`
localMediaSessionId	Идентификатор сессии	`5a072377-73c1-4caf-abd3`
remoteMediaSessionId	Идентификатор сессии на дргуом сервере	`12345678-abcd-dead-beaf`
localStreamName	Локальное имя транслируемого потока	`testStream`
remoteStreamName	Имя потока на другом сервере	`testStream`
status	Текущий статус потока	`NEW`

Настройка¶

По умолчанию, публикация потока производится по незащищенному соединению, т.е. URL WCS-сервера должен задаваться в виде ws://demo.flashphoner.com:8080. Чтобы использовать Secure Websocket, необходимо в файле настроек flashphoner.properties указать параметр

wcs_agent_ssl=true

Изменения в настройку должны быть внесены на обоих WCS-серверах: том, который публикует поток, и том, на который этот поток публикуется.

Краткое руководство по тестированию¶

Для теста используем:
- два WCS-сервера;
- браузер Chrome и REST-клиент для отправки запросов на сервер;
- веб-приложение Two Way Streaming для публикации потока;
- веб-приложение Player для воспроизведения захваченного потока в браузере.

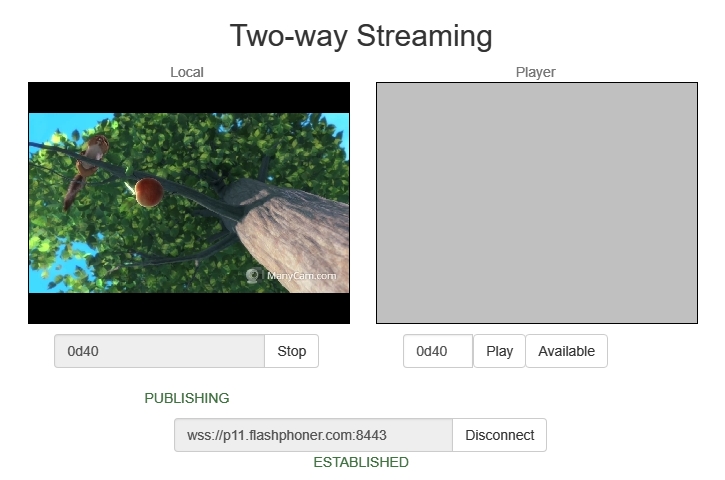

Откройте веб-приложение Two Way Streaming, опубликуйте поток на сервере

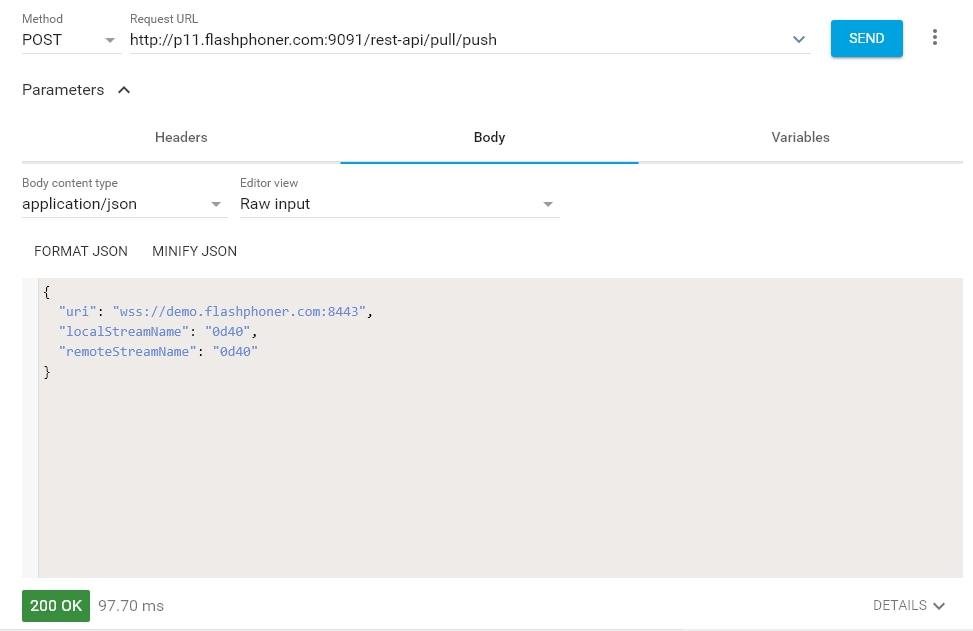

Откройте REST-клиент. Отправьте запрос /pull/push, указав в параметрах:
- URL WCS-сервера, с которого будет захватываться поток
- имя потока, опубликованного на сервере
- локальное имя потока

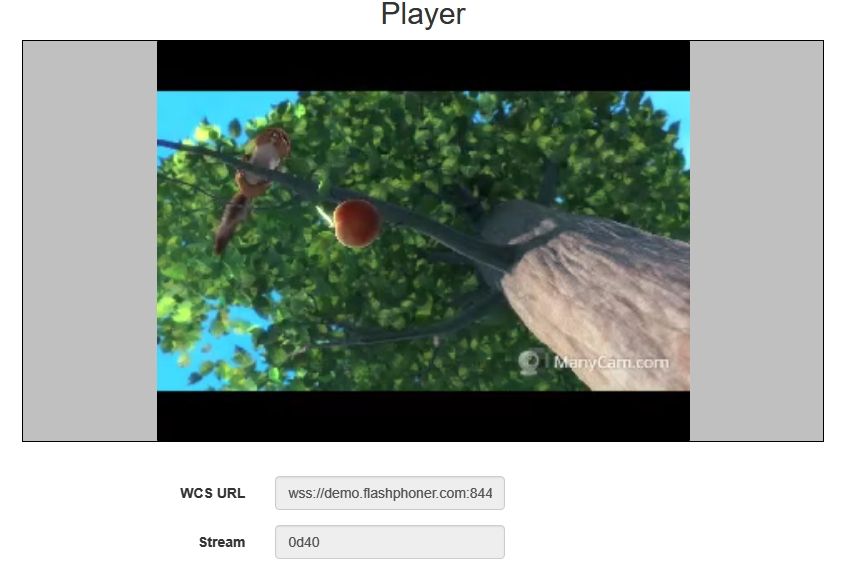

Откройте веб-приложение Player, укажите в поле Stream локальное имя потока, нажмите Start

Последовательность выполнения операций¶

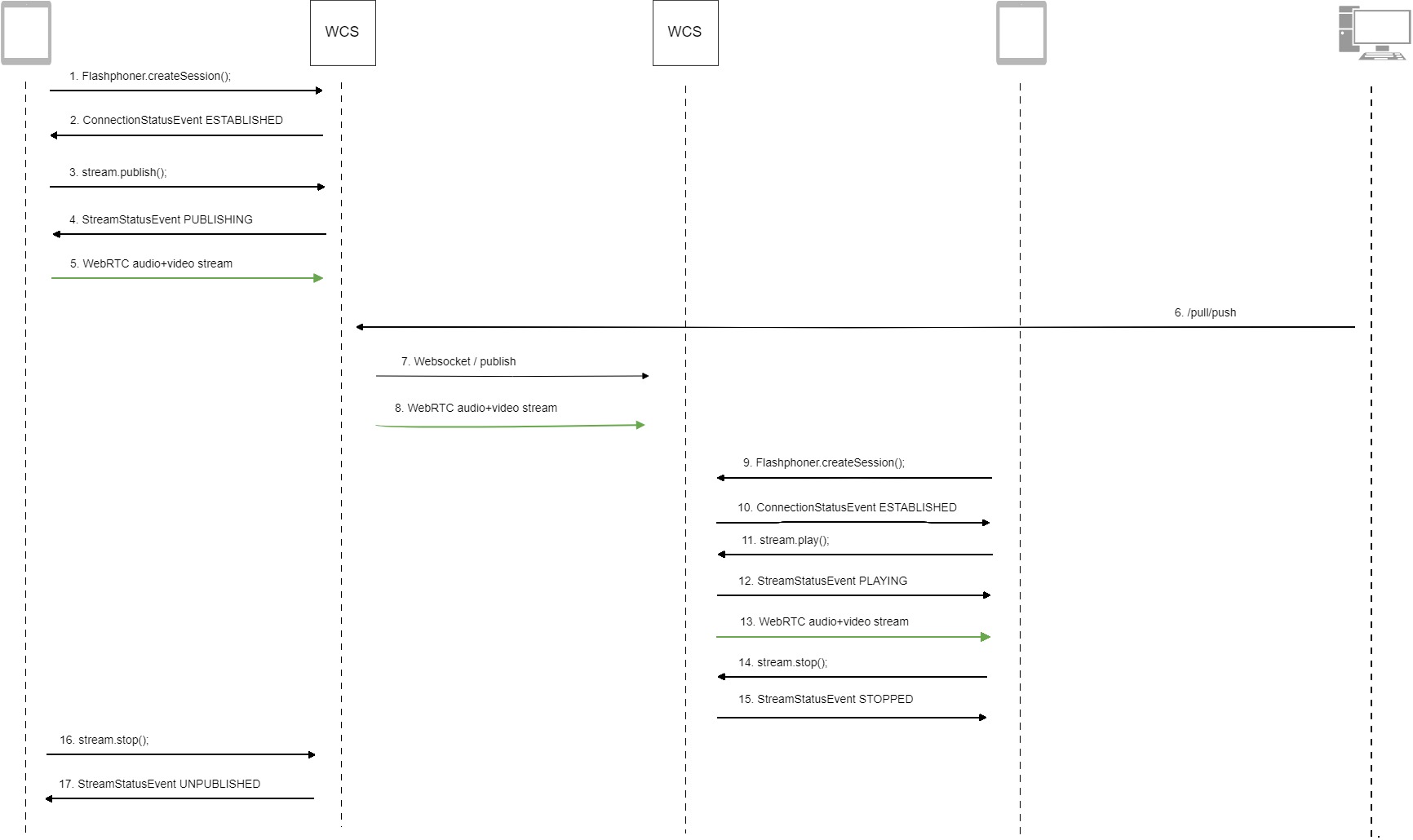

Ниже описана последовательность вызовов при использовании примера Two Way Streaming для публикации потока на одном WCS сервере и Player для воспроизведения потока на другом WCS сервере

two_way_streaming.html

two_way_streaming.js

player.html

player.js

Установка соединения с сервером
Flashphoner.createSession() code

Flashphoner.createSession({urlServer: url}).on(SESSION_STATUS.ESTABLISHED, function (session) {
  setStatus("#connectStatus", session.status());
  onConnected(session);
}).on(SESSION_STATUS.DISCONNECTED, function () {
  setStatus("#connectStatus", SESSION_STATUS.DISCONNECTED);
  onDisconnected();
}).on(SESSION_STATUS.FAILED, function () {
  setStatus("#connectStatus", SESSION_STATUS.FAILED);
  onDisconnected();
});

Получение от сервера события, подтверждающего успешное соединение
SESSION_STATUS.ESTABLISHED code

Flashphoner.createSession({urlServer: url}).on(SESSION_STATUS.ESTABLISHED, function (session) {
  setStatus("#connectStatus", session.status());
  onConnected(session);
}).on(SESSION_STATUS.DISCONNECTED, function () {
  ...
}).on(SESSION_STATUS.FAILED, function () {
  ...
});

Публикация потока
Stream.publish() code

session.createStream({
  name: streamName,
  display: localVideo,
  cacheLocalResources: true,
  receiveVideo: false,
  receiveAudio: false
  ...
}).publish();

Получение от сервера события, подтверждающего успешную публикацию потока
STREAM_STATUS.PUBLISHING code

session.createStream({
  name: streamName,
  display: localVideo,
  cacheLocalResources: true,
  receiveVideo: false,
  receiveAudio: false
}).on(STREAM_STATUS.PUBLISHING, function (stream) {
  setStatus("#publishStatus", STREAM_STATUS.PUBLISHING);
  onPublishing(stream);
}).on(STREAM_STATUS.UNPUBLISHED, function () {
  ...
}).on(STREAM_STATUS.FAILED, function () {
  ...
}).publish();

Отправка аудио-видео потока по WebRTC на сервер
Отправка REST-запроса /pull/push на сервер
Публикация потока на второй сервер
Отправка аудио-видео потока по WebRTC на второй сервер

Установка соединения со вторым сервером
Flashphoner.createSession() code

Flashphoner.createSession({urlServer: url}).on(SESSION_STATUS.ESTABLISHED, function(session){
  setStatus(session.status());
  //session connected, start playback
  playStream(session);
}).on(SESSION_STATUS.DISCONNECTED, function(){
  setStatus(SESSION_STATUS.DISCONNECTED);
  onStopped();
}).on(SESSION_STATUS.FAILED, function(){
  setStatus(SESSION_STATUS.FAILED);
  onStopped();
});

Получение от сервера события, подтверждающего успешное соединение SESSION_STATUS.ESTABLISHED code

Flashphoner.createSession({urlServer: url}).on(SESSION_STATUS.ESTABLISHED, function(session){
    setStatus(session.status());
    //session connected, start playback
    playStream(session);
}).on(SESSION_STATUS.DISCONNECTED, function(){
    ...
}).on(SESSION_STATUS.FAILED, function(){
    ...
});

Запрос на воспроизведение потока
Stream.play() code

stream = session.createStream(options).on(STREAM_STATUS.PENDING, function(stream) {
    ...
});
stream.play();

Получение от сервера события, подтверждающего успешный захват и проигрывание потока
STREAM_STATUS.PLAYING code

stream = session.createStream(options).on(STREAM_STATUS.PENDING, function(stream) {
    ...
}).on(STREAM_STATUS.PLAYING, function(stream) {
    $("#preloader").show();
    setStatus(stream.status());
    onStarted(stream);
}).on(STREAM_STATUS.STOPPED, function() {
    ...
}).on(STREAM_STATUS.FAILED, function(stream) {
    ...
}).on(STREAM_STATUS.NOT_ENOUGH_BANDWIDTH, function(stream){
    ...
});
stream.play();

Отправка аудио-видео потока по WebRTC

Остановка воспроизведения потока
Stream.stop() code

function onStarted(stream) {
    $("#playBtn").text("Stop").off('click').click(function(){
        $(this).prop('disabled', true);
        stream.stop();
    }).prop('disabled', false);
    ...
}

Получение от сервера события, подтверждающего остановку воспроизведения потока. STRTEAM_STATUS.STOPPED code

stream = session.createStream(options).on(STREAM_STATUS.PENDING, function(stream) {
    ...
}).on(STREAM_STATUS.PLAYING, function(stream) {
    ...
}).on(STREAM_STATUS.STOPPED, function() {
    setStatus(STREAM_STATUS.STOPPED);
    onStopped();
}).on(STREAM_STATUS.FAILED, function(stream) {
    ...
}).on(STREAM_STATUS.NOT_ENOUGH_BANDWIDTH, function(stream){
    ...
});
stream.play();

Остановка публикации потока
Stream.stop() code

function onPublishing(stream) {
    $("#publishBtn").text("Stop").off('click').click(function () {
        $(this).prop('disabled', true);
        stream.stop();
    }).prop('disabled', false);
    $("#publishInfo").text("");
}

Получение от сервера события, подтверждающего остановку публикации потока
STREAM_STATUS.UNPUBLISHED code

session.createStream({
    name: streamName,
    display: localVideo,
    cacheLocalResources: true,
    receiveVideo: false,
    receiveAudio: false
}).on(STREAM_STATUS.PUBLISHING, function (stream) {
    ...
}).on(STREAM_STATUS.UNPUBLISHED, function () {
    setStatus("#publishStatus", STREAM_STATUS.UNPUBLISHED);
    onUnpublished();
}).on(STREAM_STATUS.FAILED, function () {
    ...
}).publish();
