Звонки с использованием Android SDK

Описание

SIP звонки на устройствах Android возможны как из браузера, так и с использованием Android SDK.

Схема работы

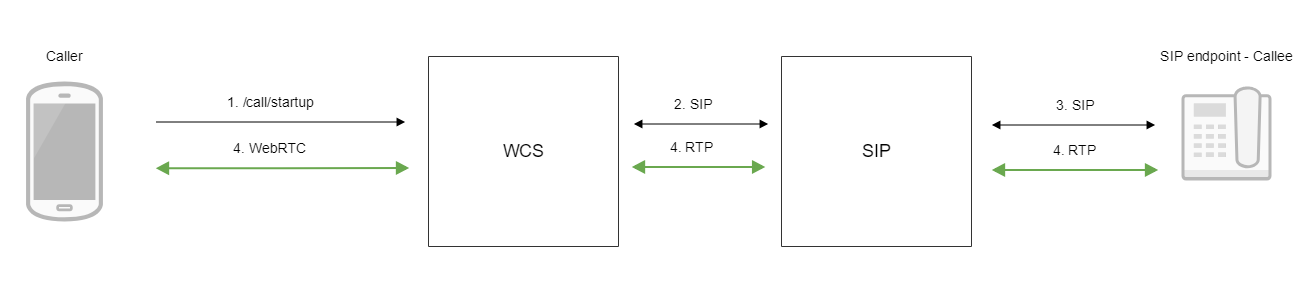

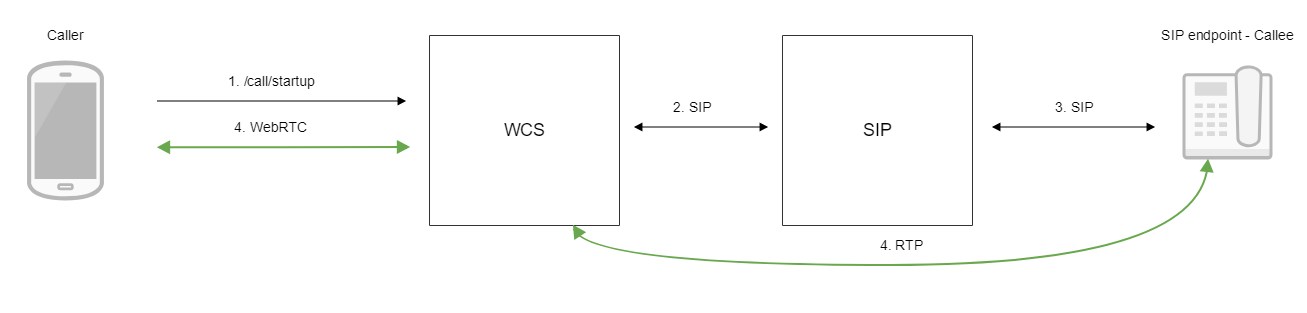

1. SIP-сервер как прокси-сервер для передачи вызовов и RTP медиа

  1. Устройство Android начинает звонок
  2. WCS соединяется с SIP-сервером
  3. SIP-сервер соединяется с SIP-устройством, принимающим звонок
  4. Устройство Android и SIP-устройство обмениваются аудио- и видеопотоками

2. SIP-сервер только как сервер для передачи вызовов

  1. Устройство Android начинает звонок
  2. WCS соединяется с SIP-сервером
  3. SIP-сервер соединяется с SIP-устройством, принимающим звонок
  4. Устройство Android и SIP-устройство обмениваются аудио- и видеопотоками

Тестирование

Исходящий звонок с Android на SIP-устройство

  1. Для тестирования используем:
  2. два SIP-аккаунта;
  3. приложение Phone для совершения звонка;

  4. программный телефон для ответа на звонок.

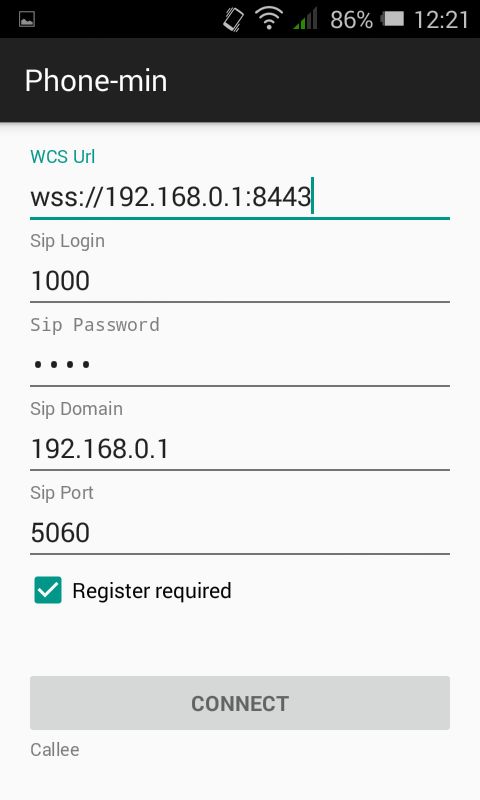

  5. Установите на Android-устройство приложение Phone. Запустите приложение, введите URL WCS-сервера для подключения к нему по Websocket и данные звонящего SIP-аккаунта:

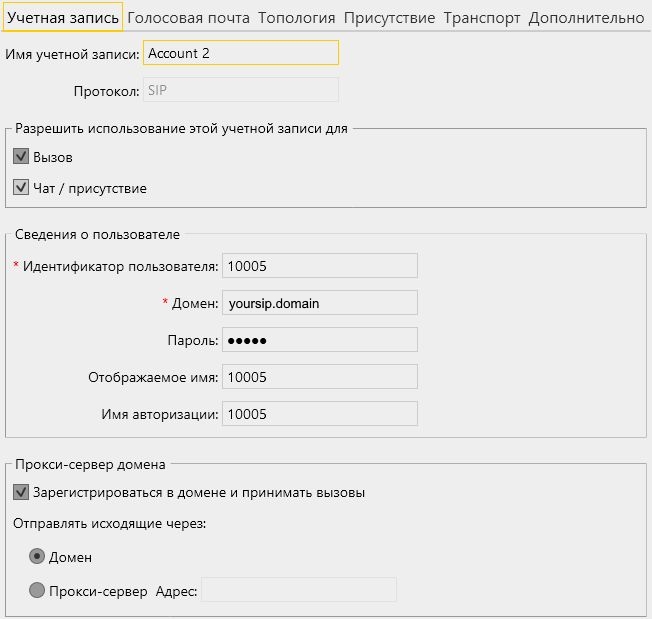

  6. Запустите программный телефон, введите данные SIP-аккаунта, принимающего звонок:

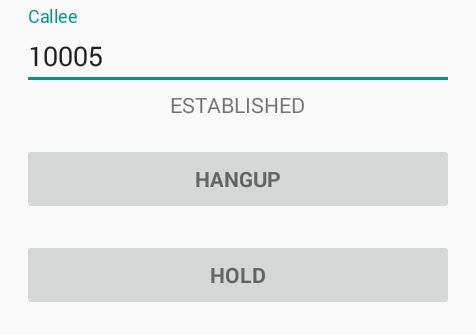

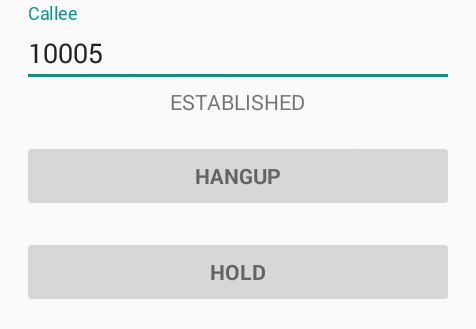

  7. Нажмите в приложении кнопку Connect, будет установлено соединение с сервером. Затем введите идентификатор SIP-аккаунта, принимающего звонок, и нажмите кнопку Call:

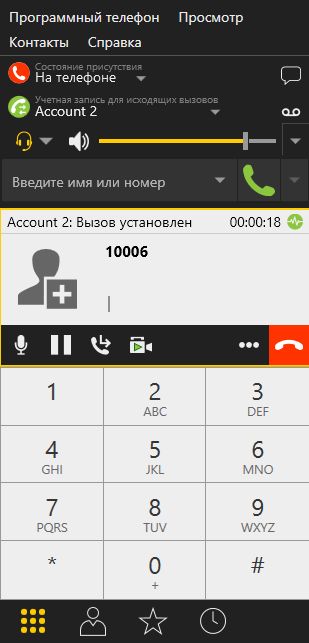

  8. Примите звонок в программном телефоне, нажав кнопку ответа на звонок:

  9. Для завершения звонка нажмите кнопку Hangup в приложении, либо кнопку завершения звонка в программном телефоне.

Прием входящего звонка с SIP-устройства на Android

  1. Для тестирования используем:
  2. два SIP-аккаунта;
  3. программный телефон для совершения звонка;

  4. приложение Phone для ответа на звонок.

  5. Установите на Android-устройство приложение Phone. Запустите приложение, введите URL WCS-сервера для подключения к нему по Websocket и данные SIP-аккаунта, принимающего звонок:
    Нажмите в приложении кнопку Connect, будет установлено соединение с сервером

  6. Запустите программный телефон, введите данные звонящего SIP-аккаунта:

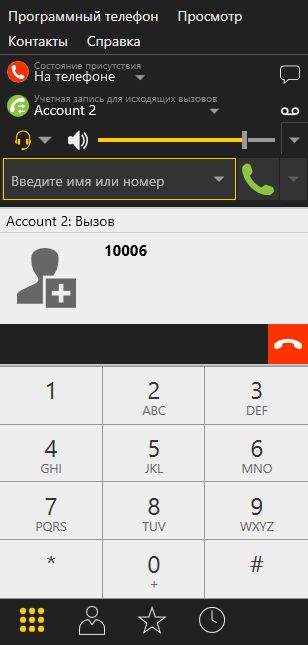

  7. В программном телефоне введите идентификатор SIP-аккаунта, принимающего звонок, и нажмите кнопку вызова:

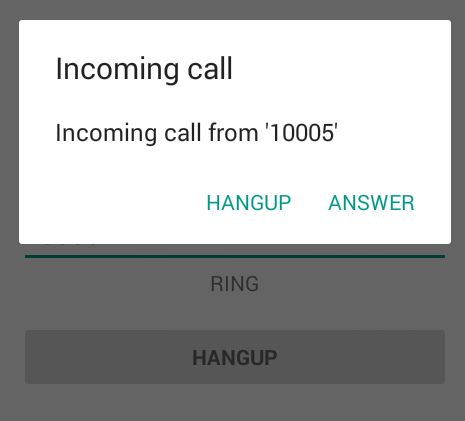

  8. Примите звонок в приложении, нажав Answer:

  9. В программном телефоне убедитесь, что звонок начался:

  10. Для завершения звонка нажмите кнопку Hangup в приложении, либо кнопку завершения звонка в программном телефоне.

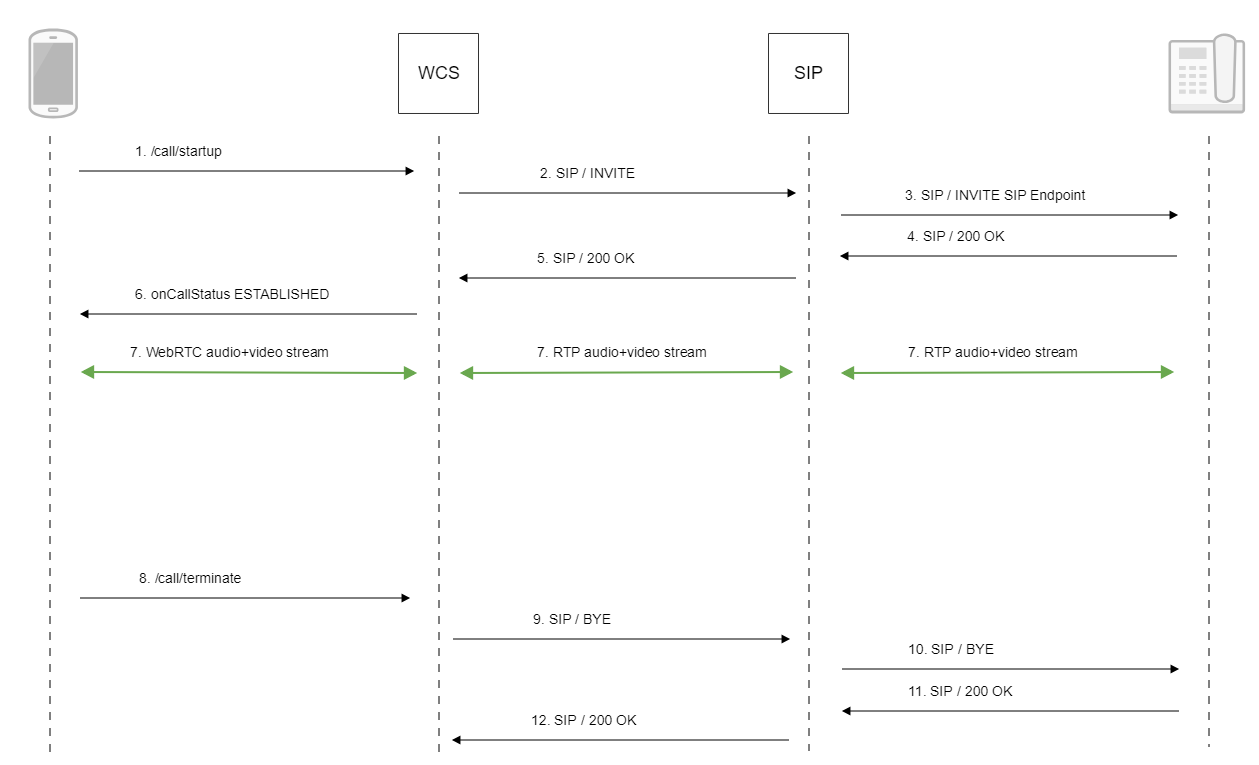

Последовательность выполнения операций

Ниже описана последовательность вызовов при использовании примера Phone-min для создания звонка

PhoneMinActivity.java

  1. Создание звонка:
    Session.createCall(), Call.call() code

    CallOptions callOptions = new CallOptions(mCalleeView.getText().toString());
AudioConstraints audioConstraints = callOptions.getConstraints().getAudioConstraints();
MediaConstraints mediaConstraints = audioConstraints.getMediaConstraints();
...
call = session.createCall(callOptions);
call.on(callStatusEvent);
/**
 * Make the outgoing call
 */
call.call();
Log.i(TAG, "Permission has been granted by user");

  2. Отправка SIP INVITE на SIP сервер

  3. Отправка SIP INVITE на SIP устройство

  4. Получение подтверждения от SIP-устройства

  5. Получение подтверждения от SIP-сервера

  6. Получение от сервера события, подтверждающего успешное соединение.

  7. Стороны звонка обмениваются аудио- и видеопотоками

  8. Завершение звонка
    Call.hangup() code

    if (mCallButton.getTag() == null || Integer.valueOf(R.string.action_call).equals(mCallButton.getTag())) {
    if ("".equals(mCalleeView.getText().toString())) {
        return;
    }
    ...
} else {
    mCallButton.setEnabled(false);
    call.hangup();
    call = null;
}

  9. Отправка SIP BYE на SIP-сервер

  10. Отправка SIP BYE на SIP-устройство

  11. Получение подтверждения от SIP-устройства

  12. Получение подтверждения от SIP-сервера

Известные проблемы

1. Невозможно совершить SIP-звонок, если поля SIP Login, SIP Authentification name содержат недопустимые символы

Симптомы

Звонок не совершается, зависает в статусе PENDING

Решение

Согласно RFC3261, SIP Login и SIP Authentification name не должны содержать неэкранированных пробелов, спецсимволов и не должны заключаться в угловые скобки <>.

Например, такое заполнение полей не соответствует стандарту

sipLogin='Ralf C12441@host.com'
sipAuthenticationName='Ralf C'
sipPassword='demo'
sipVisibleName='null'

а такое соответствует

sipLogin='Ralf_C12441'
sipAuthenticationName='Ralf_C'
sipPassword='demo'
sipVisibleName='Ralf C'
